Автоматичні ВПУ
Основною причиною утворення накипу на стінках теплопередаючих поверхонь є висока жорсткість поживної води. Жорсткістю води називають суму концентрацій, розчинених у ній сполук кальцію та магнію. За одиницю жорсткості приймають мг-екв/кг. При живленні котлів жорсткою водою на стінках теплообмінних поверхонь відкладається накип, складові з'єднання якого міцно з'єднуються з поверхнею металу. Накип та шлам мають низьку теплопровідність, внаслідок чого погіршується теплопередача через забруднені стінки. Це викликає такі негативні явища:
-місцевий перегрів стінок котла, внаслідок чого утворюються випучини та нориці;
-розриви жарових, кип'ятільних, екранних та димогарних труб;
-зниження тепло та паропродуктивності котлів;
-Збільшення процесу корозії;
-перевитрата палива.
|
Товщина накипу |
мм |
1 |
2 |
3 |
4 |
5 |
|
Перевитрата палива |
% |
2-3 |
4-5 |
6-7 |
7,5-8 |
8,5-9 |
Методи водопідготовки залежно від видів забруднення
|
Показник якості води |
Метод водопідготовки |
|
Мутність |
фільтрація на активованому вугіллі / флокуляція + фільтрація |
|
Кольоровість |
фільтрація на активованому вугіллі / флокуляція + фільтрація |
|
Запах |
фільтрація на активованому вугіллі / аерація / флокуляція + фільтрація |
|
Реакція |
коригування рН |
|
Загальна жорсткість |
пом'якшення / зворотний осмос |
|
Основність "m" (здатність до нейтралізації кислот до pH=4,3 (К s 4.3 )) |
декарбонізація |
|
Загальне залізо |
знезалізнення |
|
Марганець |
видалення марганцю |
|
Хлор |
фільтрація на активованому вугіллі |
|
Хлориди |
демінералізація |
|
Аміак |
хлорування + фільтрація на активованому вугіллі / озонування / зворотний осмос |
|
Нітріти |
озонування/хлорування |
|
Нітрати |
іонний обмін / зворотний осмос |
|
Сульфати |
іонний обмін / зворотний осмос |
|
Вільний двоокис вуглецю |
аерація / розкислення / підлужування |
|
Окислюваність |
фільтрація на активованому вугіллі / озонування + фільтрація на активованому вугіллі / хімічне окиснення + фільтрація |
|
Кальцій |
іонний обмін / зворотний осмос |
|
Магній |
іонний обмін / зворотний осмос |
|
Органічний вуглець |
фільтрація на активованому вугіллі / озонування + фільтрація на активованому вугіллі |
|
Двоокис кремнію |
зворотний осмос / іонний обмін |
|
Електропровідність |
знесолювання / зворотний осмос |
|
Бактерії |
дезінфекція (ультрафіолетове випромінювання/хлорування/озонування) |

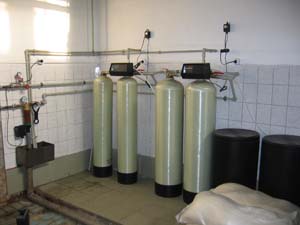

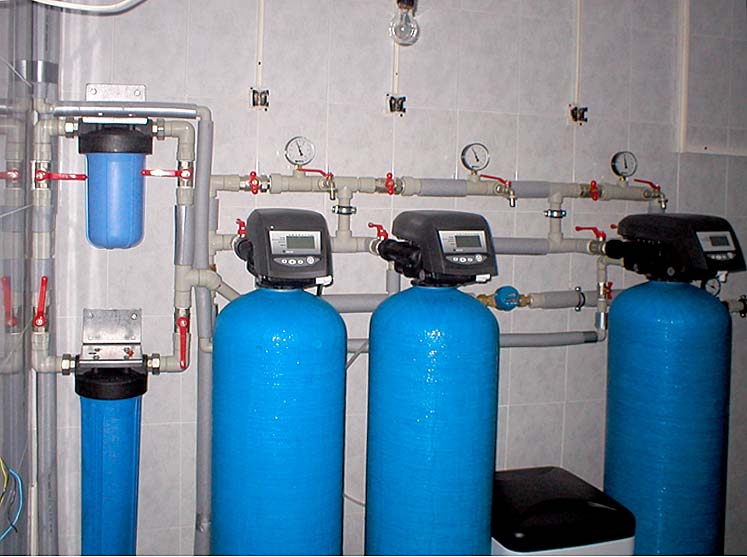

Автоматичні водопідготовчі установки
Фільтри автоматизованої установки виконані зі скловолокнистого матеріалу, які не потребують антикорозійної обробки внутрішньої та зовнішньої поверхонь.
Наявність спеціально підготовленого персоналу обслуговування запропонованих установок не требуется.
Управління режимами роботи фільтрів ведеться програмованим мікропроцесором із цифровою індикацією. Індикатор показує кількість води, що виробляється на початок регенерації фільтра. Під час регенерації індикатори показують стадію відновлення. У разі постійної жорсткості у вихідній воді регенерація проводиться за витратою води. При жорсткості, що змінюється - за її значенням.
Регенерація фільтра проводиться протитечією, що дозволяє регенерувати тільки виснажену частину смоли та отримувати якіснішу пом'якшену воду. Результат такої економічної регенерації – зменшення витратних норм регенераційних матеріалів.
Вартість водопідготовчої установки, технічні дані самої установки, залежать від якості вихідної та необхідної води, мають розумні межі та додатково узгоджуються

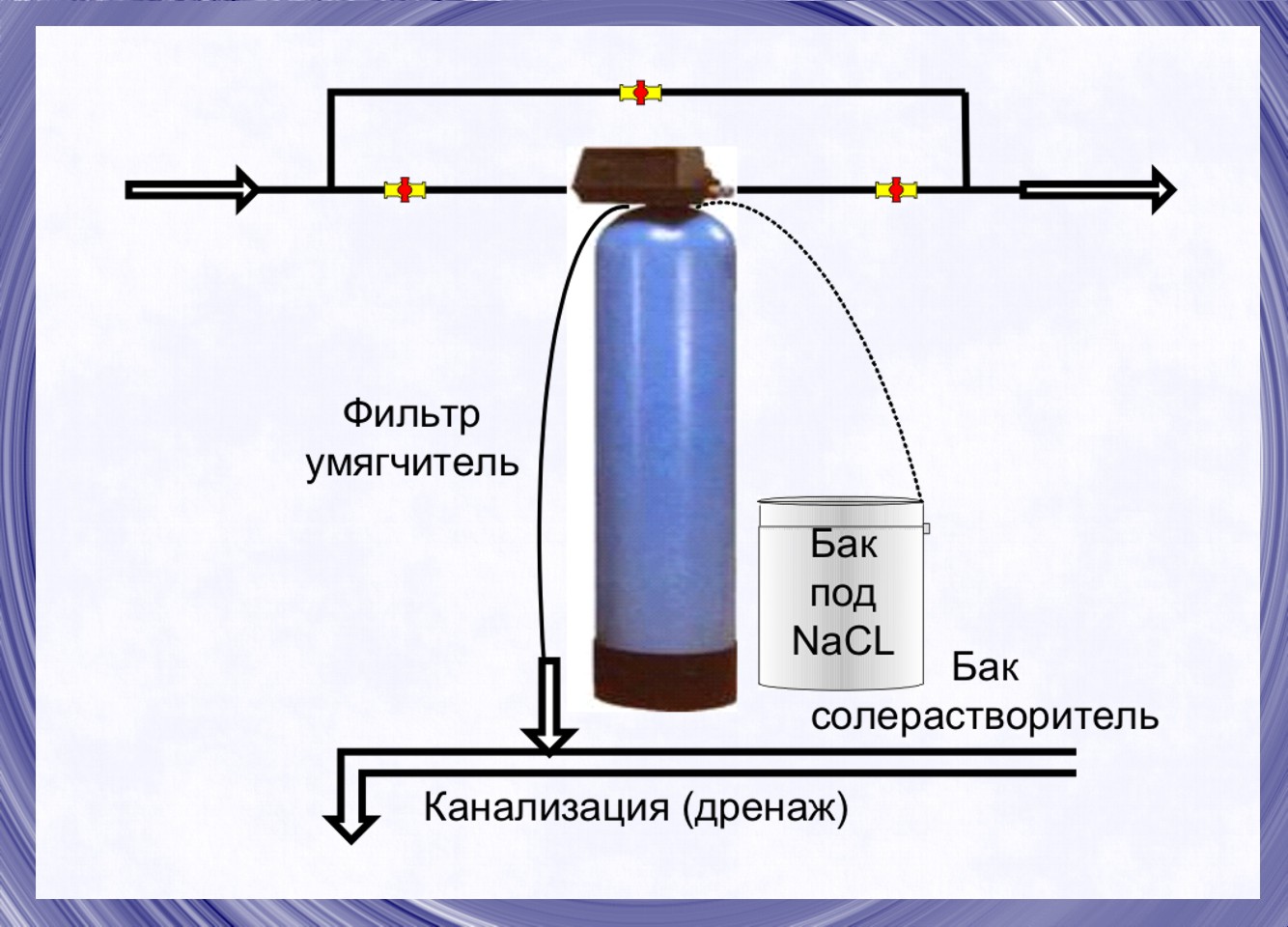

Автоматичні установки пом'якшення
Установки пом'якшення води призначені для пом'якшення води, що використовується для господарсько-питних потреб, в системах опалення та гарячого водопостачання, для підживлення котельних установок, у технологічних лініях харчових, хімічних, металургійних, фармацевтичних та інших виробництв. Пом'якшення води здійснюється методом натрій-катіонування при фільтруванні вихідної води через шар іонообмінної смоли.
Регенерація іонообмінної смоли проводиться розчином кухонної солі автоматично із заданою періодичністю.
Для пом'якшення води на установках пом'якшення використовується сильнокислотна катіонообмінна смола з робочою обмінною ємністю не менше 1,2 г-екв/л. Модель та типорозмір установки пом'якшення вибираються виходячи з якості вихідної води та вимог до обробленої води, продуктивності та режиму роботи.
Умови застосування водопідготовчого обладнання:
-тиск води, що надходить на установку - не менше 4,0 і не більше 6,0 бар;
-необхідна напруга електричної мережі - 220±10%, 50 Гц., сила струму - до 6 А;
-температура повітря в приміщенні – 5-35 °С;
-Вологість повітря - не більше 70%;
-використання таблетованої солі (99,9% NaCl).

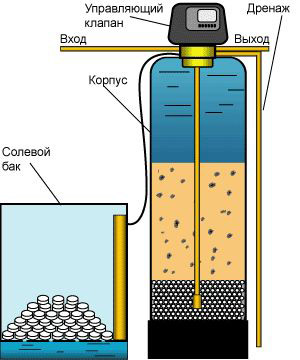

Промислові установки пом'якшення серії Simplex
Ця установка складається з балона з іонообмінною смолою, мікропроцесора, соляного бака та керуючого клапана. На час регенерації установка вимикається та припиняється подача пом'якшеної води. Час регенерації коливається від 12 до 15 години.
 |
 |
Технічні дані установок пом'якшення води серії Simplex
|
Тип |
Продуктивність ( м3 /год) |
Втрата тиску (атм) |
Кількість смоли |
Обмінна ємність |
Витрата солі на одну регенерацію |
Місткість сольового бака |
Корпус фільтра |
||
|
Q nom |
Q max |
Δp nom |
Δp max |
л |
г-екв |
кг |
л |
дюйми |
|
|
S/5600 MS 0.020SC/1 |
0.6 |
0.8 |
0.2 |
0.3 |
20 |
28 |
3 |
100 |
8x35 |
|
S/5600 MS 0.025SC/1 |
0.8 |
1.0 |
0.2 |
0.4 |
25 |
35 |
4 |
100 |
8x44 |
|
S/5600 MS 0.035SC/1 |
1.1 |
1.4 |
0.4 |
0.5 |
35 |
49 |
6 |
100 |
10x44 |
|
S/5600 MS 0.045SC/1 |
1.4 |
1.8 |
0.7 |
0.8 |
45 |
63 |
8 |
150 |
10x54 |
|
S/5600 MS 0.055SC/1 |
1.7 |
2.2 |
0.6 |
0.7 |
55 |
77 |
9 |
150 |
12x48 |
|
S/2750 MS 0.055SC/1 |
1.7 |
2.2 |
0.6 |
0.7 |
55 |
77 |
9 |
150 |
12X48 |
|
S/5000 MS 0.075SC/1 |
2.3 |
3.0 |
0.6 |
0.8 |
75 |
105 |
12 |
150 |
13x54 |
|
S/2750 MS 0.075SC/1 |
2.3 |
3.0 |
0.3 |
0.6 |
75 |
105 |
12 |
150 |
13x54 |
|
S/5000 MS 0.100SC/1 |
3.0 |
4.0 |
0.7 |
1.0 |
100 |
140 |
18 |
200 |
14x65 |
|
S/2750 MS 0.100SC/1 |
3.0 |
4.0 |
0.4 |
0.9 |
100 |
140 |
18 |
200 |
14x65 |
|
S/5000 MS 0.125SC/1 |
3.8 |
5.0 |
0.9 |
1.3 |
125 |
175 |
22 |
200 |
16x65 |
|
S/2750 MS 0.125SC/1 |
3.8 |
5.0 |
0.7 |
1.1 |
125 |
175 |
22 |
200 |
16x65 |
|
S/2850 MS 0.125SC/1 |
3.8 |
5.0 |
0.6 |
1.2 |
125 |
175 |
22 |
200 |
16x65 |
|
S/2850 MS 0.175SC/1 |
5.3 |
7.0 |
0.6 |
1.2 |
175 |
245 |
28 |
300 |
18x65 |
|
S/2850 MS 0.200SC/1 |
6.0 |
8.0 |
0.8 |
1.3 |
200 |
280 |
34 |
300 |
21x60 |
|
S/2850 MS 0.325SC/1 |
9.8 |
13.0 |
0.8 |
1.5 |
325 |
455 |
57 |
520 |
24x69 |
|
S/2900 MS 0.325SC/1 |
9.8 |
13.0 |
1.1 |
1.8 |
325 |
455 |
57 |
520 |
24x69 |
|
S/2900 MS 0.500SC/1 |
15.0 |
20.0 |
1.2 |
1.8 |
500 |
700 |
80 |
850 |
30x72 |

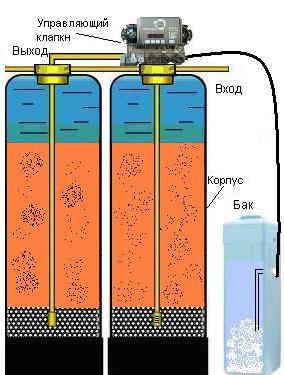

Промислові установки пом'якшення води серії Twin
Установка складається з двох паралельних фільтрів з одним керуючим клапаном. Встановлюються у випадках, коли пом'якшена вода потрібно 24 години на добу. Фільтри працюють по черзі. Один із фільтрів у роботі, інший у стадії регенерації або в резерві.
Технічні дані установок пом'якшення серії Twin
|
Тип |
Вироб. ( м3 /год) |
Кількість іоно-обмінної смоли |
Обмінна ємність (г-екв) |
Фільтроцикл при вихідній жорсткості 6 мг-екв/л, ( м3 ) |
Витрата солі на одну регенерацію (кг) |
Місткість сольового бака (л) |
Корпус фільтра (Ø x H, дюйми) |
|
|
Q nom |
Q max |
|||||||
|
S/9000 MS 0.020SC/2 |
0,6 |
0,8 |
20 |
28 |
4,7 |
3,2 |
100 |
8x35 |
|
S/9000 MS 0.022SC/2 |
0,8 |
1,0 |
25 |
35 |
5,8 |
4 |
100 |
8x44 |
|
S/9000 MS 0.035SC/2 |
1,1 |
1,4 |
35 |
49 |
8,2 |
5,6 |
100 |
10x44 |
|
S/9000 MS 0.045SC/2 |
1,4 |
1,8 |
45 |
63 |
10,5 |
7,2 |
150 |
10x54 |
|
S/9000 MS 0.055SC/2 |
1,7 |
2,2 |
55 |
77 |
12,8 |
8,8 |
150 |
12x48 |
|
S/9000 MS 0.075SC/2 |
2,3 |
3,0 |
75 |
105 |
17,5 |
12 |
150 |
13x54 |
|
S/9000 MS 0.100SC/2 |
3,0 |
4,0 |
100 |
140 |
23,3 |
16 |
200 |
14x65 |
|
S/9000 MS 0.125SC/2 |
3,8 |
5,0 |
125 |
175 |
29,2 |
20 |
200 |
16x65 |
|
S/9500 MS 0.125SC/2 |
3,8 |
5,0 |
125 |
175 |
29,2 |
20 |
200 |
16x65 |
|
S/9500 MS 0.175SC/2 |
5,3 |
7,0 |
175 |
245 |
40,8 |
28 |
300 |
18x65 |
|
S/9500 MS 0.200SC/2 |
6,0 |
8,0 |
200 |
280 |
46,7 |
32 |
300 |
21x60 |
|
S/9500 MS 0.325SC/2 |
9,8 |
13,0 |
325 |
455 |
75,8 |
52 |
500 |
24x69 |
Промислові установки пом'якшення води Duplex
Система Duplex працює в паралельному режимі - обидва фільтри працюють, після закінчення фітроцикла один виходить на регенерацію, інший продовжує працювати, після регенерації фільтр починає працювати, а працюючий виходить на регенерацію.
Q1 – номінальна продуктивність системи під час регенерації одного фільтра
Q2 – номінальна продуктивність системи під час роботи двох фільтрів
Технічні дані установок пом'якшення дві колони (Duplex)
|
Тип |
Продуктивність (м3/год) |
Втрата тиску
|
Кількість смоли * |
Обмінна ємність |
Витрати. солі на 1 рег-ю * |
Місткість сольового бака |
Корпус фільтра |
||
|
Q1 |
Q2 |
P1 |
P2 |
л |
г-екв |
кг |
л |
дюйми |
|
|
Duplex 0.100 |
3.0 |
6.0 |
1.0 |
1.0 |
100 |
140 |
18 |
200 |
14х65 |
|
Duplex 0.125 |
3.8 |
7.5 |
1.2 |
1.2 |
125 |
175 |
22 |
200 |
16х65 |
|
Duplex 0.175 |
5.3 |
10.5 |
1.4 |
1.4 |
175 |
245 |
28 |
300 |
18х65 |
|
Duplex 0.200 |
6.0 |
12.0 |
0.8 |
0.8 |
200 |
280 |
34 |
300 |
21х60 |
|
Duplex 0.325 |
9.8 |
19.5 |
1.0 |
1.0 |
325 |
455 |
57 |
500 |
24х69 |
|
Duplex 0.500 |
15.0 |
30.0 |
1.0 |
1.0 |
500 |
700 |
80 |
850 |
30х72 |
* продуктивність, кількість та обмінна ємність смоли, витрата солі для регенерації вказані для одного фільтра
Автоматичні установки знезалізнення
Автоматичні установки знезалізнення води з регенерацією перманганатом калію серії Simplex
Дані установки складаються з балона з матеріалом, що фільтрує, мікропроцесора, перманганатного бака і керуючого клапана. На час регенерації установка вимикається та припиняється подача очищеної води. Час регенерації становить від 1,0 до 1,5 годин.
Технічні дані установки знезалізнення води з регенерацією
|
Тип |
Кільк. завантаження (л) |
Произ-ть ном., (М 3 /год) |
Продуктивність макс. (м 3 /год) |
Підключення (дюйми) |
Корпус фільтра DxH (дюйми) |
|
Simplex FE 0.040 |
40 |
0.5 |
0.8 |
1 ´´ |
10х54 |
|
Simplex FE 0.050 |
50 |
0.7 |
1.1 |
1 ´´ |
12х48 |
|
Simplex FE 0.070 |
70 |
1.0 |
1.5 |
1 ´´ |
13х54 |
|
Simplex FE 0.100 |
100 |
1.5 |
2.0 |
1 ´´ |
14х65 |
|
Simplex FE 0.120 |
120 |
1.8 |
2.2 |
1 ´´ |
16х65 |
|
Simplex FE 0.170 |
170 |
1.5 |
2.5 |
1 ´´ |
18х65 |
|
Simplex FE 0.200 |
200 |
2.0 |
3.3 |
1.5 ´´ |
21х60 |
|
Simplex FE 0.300 |
300 |
3.0 |
4.3 |
1.5 ´´ |
24х69 |
|
Simplex FE 0.450 |
450 |
4.5 |
6.8 |
2 ´´ |
30х72 |
|
Simplex FE 0.650 |
650 |
6.5 |
9.8 |
2 ´´ |
30х72 |
Автоматичні установки знезалізнення води без регенерації
Дані установки складаються з балона з фільтруючим матеріалом, мікропроцесора та керуючого клапана. Даний матеріал не регенерується. Промивається вихідною водою у заданий час. Час промивки становить від 20 до 40 хвилин.
Технічні дані установки знезалізнення води без регенерації
|
Тип |
Кільк. завантаження (л) |
Произ-ть ном., (М 3 /год) |
Вироб-ть макс., (М 3 /год) |
Приєднання, (дюйми) |
Корпус фільтра DxH (дюйми) |
|
Simplex FEM 0.020 |
20 |
0.48 |
0.64 |
1 ´´ |
8х44 |
|
Simplex FEM 0.030 |
30 |
0.62 |
0.82 |
1 ´´ |
10х44 |
|
Simplex FEM 0.040 |
40 |
0.77 |
1.02 |
1 ´´ |
10х54 |
|
Simplex FEM 0.050 |
50 |
1.1 |
1.46 |
1 ´´ |
12х48 |
|
Simplex FEM 0.070 |
70 |
1.29 |
1.72 |
1 ´´ |
13х54 |
|
Simplex FEM 0.100 |
100 |
1.49 |
1.98 |
1 ´´ |
14х65 |
|
Simplex FEM 0.120 |
120 |
1.95 |
2.6 |
1 ´´ |
16х65 |
|
Simplex FEM 0.170 |
170 |
2.46 |
3.28 |
1 ´´ |
18х65 |
|
Simplex FEM 0.200 |
200 |
3.35 |
4.46 |
1.5 ´´ |
21х60 |
|
Simplex FEM 0.300 |
300 |
4.38 |
5.84 |
1.5 ´´ |
24х69 |
|
Simplex FEM 0.425 |
425 |
6.84 |
9.12 |
2 ´´ |
30х72 |
Автоматичні установки механічні та сорбційні
Дані установки складаються з балона з фільтруючим матеріалом, мікропроцесора та керуючого клапана. На час промивання подача очищеної води не припиняється. Час промивання становить від 20 до 40 хвилин. Промивання запускається автоматично у встановлений час.
Технічні дані установок серії F SFL
|
Тип |
Продуктивність ( м3 /год) |
Кількості фільтруючого матеріалу, л |
Корпус фільтра (Ø x H, дюйми) |
|||
|
Фільтри для видалення каламутності та суспензії |
Фільтри для видалення |
|||||
|
Qnom |
Qmax |
Qхлору |
Qорганіки |
|||
|
F SFL 0.020-5000/xx |
0.2 |
0.4 |
0.3 |
0.15 |
20 |
8х44 |
|
F SFL 0.030-5000/xx |
0.6 |
1.0 |
0.4 |
0.2 |
30 |
10х44 |
|
F SFL 0.040-5000/xx |
0.8 |
1.2 |
0.5 |
0.25 |
40 |
10х54 |
|
F SFL 0.050-5000/xx |
1.0 |
1.5 |
0.6 |
0.3 |
50 |
12х48 |
|
F SFL 0.070-5000/xx |
1.0 |
1.7 |
0.8 |
0.4 |
70 |
13х54 |
|
F SFL 0.100-5000/xx |
1.2 |
2.0 |
1.2 |
0.6 |
100 |
14х65 |
|
F SFL 0.120-5000/xx |
1.6 |
2.6 |
1.5 |
0.7 |
120 |
16х65 |
|
F SFL 0.170-2750/xx |
2.0 |
3.0 |
2.0 |
1.0 |
170 |
18х65 |
|
F SFL 0.200-2850/xx |
2.5 |
4.0 |
2.5 |
1.2 |
200 |
21х62 |
|
F SFL 0.300-2850/xx |
3.5 |
6.0 |
3.8 |
1.8 |
300 |
24х72 |
|
F SFL 0.425-3150/xx |
5.5 |
9.0 |
5.8 |
2.8 |
425 |
30х72 |
|
F SFL 0.650-3150/xx |
8.0 |
12.0 |
8.0 |
4.0 |
650 |
36х72 |
* хх - тип фільтруючого матеріалу
AN - антрацинова крихта
АС - активоване вугілля
Додаткові опції
Вузол дозування окислювача призначений для обробки вихідної води окислювачем (повітря, гіпохлорид натрію, перманганат калію та ін.). Може включати: насос, що дозує, імпульсний витратомір, ємність робочого розчину окислювача.
Вузол дозування коагулянту призначений обробки вихідної води коагулянтом. Може включати: насос, що дозує, імпульсний витратомір, ємність робочого розчину окислювача.
Завантаження з антрациту
Завантаження з антрацитової крихти забезпечує хорошу фільтрацію та освітлення води. При введенні окисника забезпечує зниження концентрації заліза до 50%.
Завантаження з активованого вугілля
При фільтрації на активованому вугіллі забезпечує видалення сполук хлору, органіки, барвників, танінів, небажаного запаху і кольоровості.
Крім того, активоване вугілля затримує зважені частинки і осад, хоча це не є основним завданням.
скачати докладний опис та технічні характеристики автоматичних водопідготовок
На вимогу Замовника автоматичні ВПУ можуть додатково комплектуватися насосом (при тиску води у мережі менше 0,4 МПа) та регулятором тиску (при тиску води у мережі понад 0,6 МПа).
