Дренажні пристрої

Компанія ТПК «Теплотерм» пропонує дренажно-розподільні пристрої , призначені для використання у різних промислових водопідготовчих установках.

Дренажно-розподільні пристрої використовуються в механічних (освітлювальних), сорбційних та іонообмінних (катіонітних, аніонітних) фільтрах, в процесах освітлення, пом'якшення, знекремнення, опріснення та знесолення поживної води котлів і обробки турбінного конденсату атомних і теплових електро напірних та безнапірних фільтрах очисних споруд питної води та установках очищення стічних вод.

Залежно від місця розташування в апаратах дренажно-розподільні пристрої поділяють на такі види:
ПДРУ – нижній дренажно-розподільний пристрій (розташовують у нижній частині технологічного апарату);
ВДРУ - верхній дренажно-розподільний пристрій (розташовують у верхній частині технологічного апарату);

Залежно від способу встановлення ДРУ(дренажно-розподільні пристрої) розподіляють на такі типи:

• на «бетонній основі»;
• «копіююче днище»;
• "павук";
• «хибне днище»;
• "промінь";
• «склянку в склянці»;
• «тарільчастий перелив».

Для підбору дренажно-розподільних пристроїв спеціалістами ТПК «Теплотерм» необхідно заповнити опитувальний лист .

 ВЕРХНІ ДРЕНАЖНО РОЗПОДІЛЬНІ ПРИСТРОЇ

 Верхні дренажно-розподільні пристрої (далі ВДРУ) призначені для підведення в камеру фільтра та рівномірного розподілу вихідної води, а також видалення води для промивання.

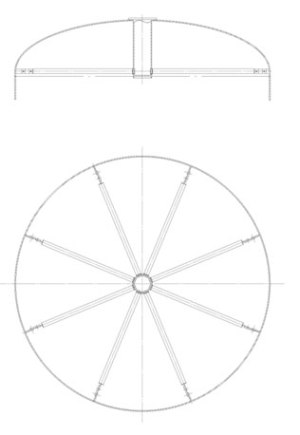

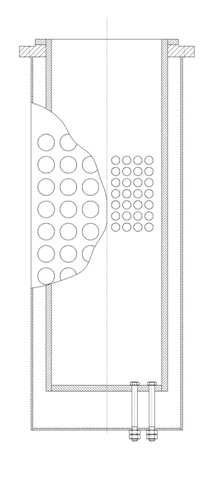

ВДРУ склянку у склянці	ВДРУ промені з отворами	ВДРУ промені виті

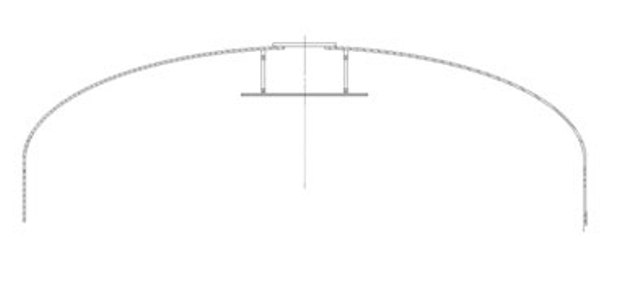

		ВДРУ відбійний щит

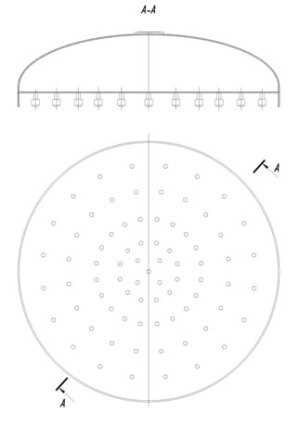

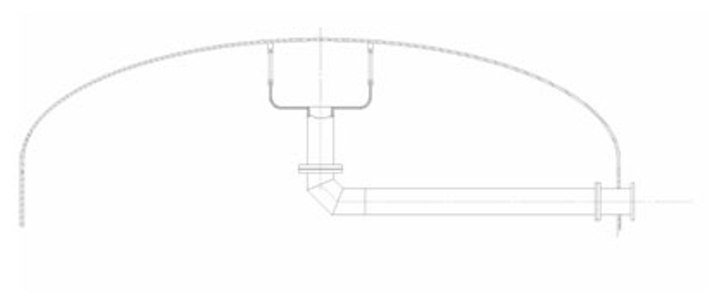

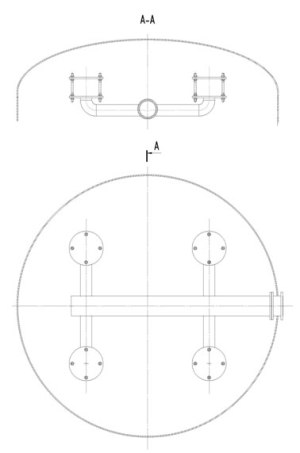

ВДРУ хибне днище "тарілка"	ВДРУ колектор з чашами	ВДРУ чаша

 НИЖНІ ДРЕНАЖНО-ПОЗНАЧАЛЬНІ ПРИСТРОЇ

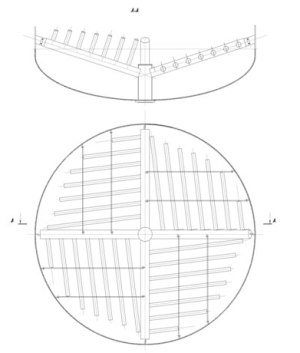

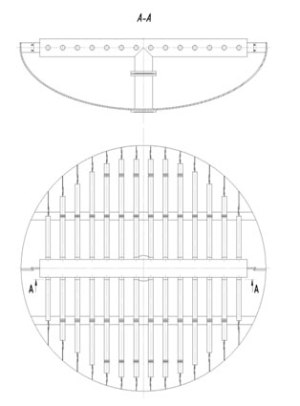

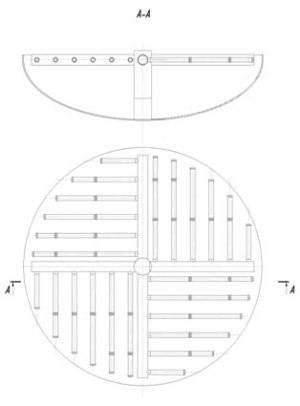

ПДРУ вите на бетонній основі	ПДРУ вите "павук" на бетонній основі	ПДРУ вите копіююче "павук"

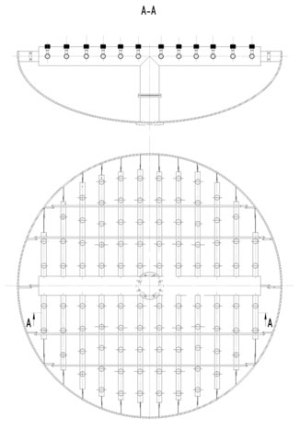

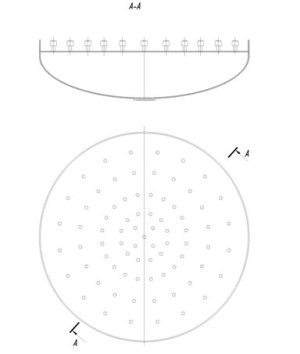

ПДРУ з бічним підведенням ковпачкове	ПДРУ хибне днище "тарілка"	ПДРК ковпачковий на бетонній основі

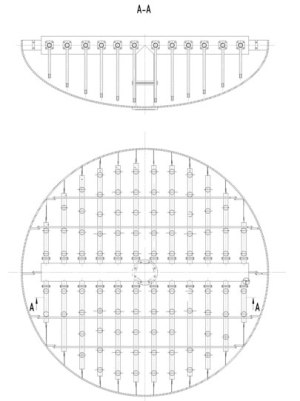

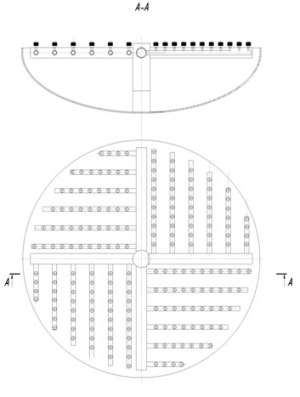

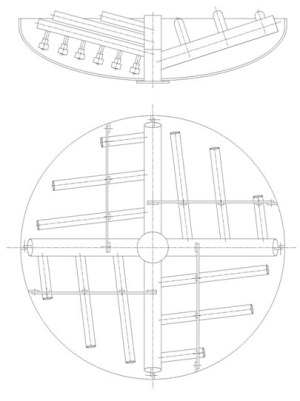

ПДРУ ковпачковий "павук" на бетонній основі	ПДРУ ковпачкове копіююче "павук "	ПДРУ ковпачкове копіювальне

Переваги використання щілинних ковпачків із нержавіючої сталі у пристроях дренажно-розподільчих пристроїв:

• можливість розташування щілинних ковпачків по перерізу фільтра так, щоб виключити «мертві» зони у фільтрі, що дозволяє повністю використовувати весь обсяг завантаження, що фільтрує. Це зумовлює оптимізації фільтроцикла;
• виключення виносу дорогого фільтруючого матеріалу завдяки правильному вибору розміру щілин 0,2 і 0,4 мм. Це значно скоротить витрати на завантаження, що фільтрують;
• простота складання, можливість виготовлення різьбового або фланцевого приєднання труб-променів до колектора та різьбового приєднання щілинних ковпачків до труб-променів;
• можливість підбору найбільш ефективного типу розподільного пристрою, виходячи з умов роботи фільтра (ДРУ на бетонній основі; ДРУ типу «павук»; ДРУ «хибне дно» та ін.);
• можливість створення пристрою необхідної пропускної спроможності для будь-якої швидкості фільтрування чи продуктивності.
