Область застосування: пневматичні неповно обертальні приводи Valbia серії "DA" та "SR" призначені для керування дисковими поворотними затворами та кульовими кранами, що використовуються для керування технологічними процесами у різних галузях промисловості.

Особливості конструкції:

• Легкий алюмінієвий корпус, виготовлений методом екструзії;
• Тверде анодоване покриття зовнішньої поверхні корпусу;
• Легкі кришки корпусу з епоксидним покриттям відлиті під тиском алюмінію;
• Алюмінієві поршні відлиті разом із зубчастими рейками;
• Конструкція з одним валом та двома симетричними рейками, в якій збалансовані внутрішні сили;
• Велика площа антифрикційних напрямних зубчастих рейок;
• Приєднувальні розміри ISO 5211, DIN 3337;
• Приєднання соленоїдного клапана за стандартом NAMUR;
• Поверхня пружин односторонньої дії фосфатовані для захисту від корозії;
• Ущільнювальні елементи приводів - з NBR (стандарт), вітона або силікону;
• Змащування на заводі при складанні не вимагає заміни протягом усього терміну служби.

Привід складається з корпусу (пункт 1) , виконаного з екструдованого алюмінію з анодованою поверхнею з товщиною шару 45-50 мікрон як стандарт. Таке покриття забезпечує чудовий захист від негативних впливів довкілля. Опціонально корпус може бути покритий тефлоном, що робить пневмопривід Valbia чудовою та недорогою альтернативою нержавіючим пневмоприводам. Також корпус може поставлятися з покриттям нікелю. Внутрішня поверхня гільзи полірована, що забезпечує максимально можливий термін служби ущільнень поршня.

Пневмоприводи Valbia постачаються як і виконанні подвійного впливу, тобто. коли повороту і повернення у вихідне положення потрібно подача керуючого тиску, і з пружинним поверненням, тобто. переміщення у вихідне положення здійснюється за допомогою пружин (пункт 2) . Пружини є набір із зовнішніх і внутрішніх пружин. Зміна кількості пружин у наборі дозволяє регулювати крутний момент повернення. Для пневмоприводів подвійної та односторонньої дії використовується той самий корпус і кришки, що дозволяє змінити схему роботи пневмоприводу, навіть без його демонтажу з арматури. Кришки на пневмоприводах односторонньої дії притягуються до корпусу подовженими болтами. Застосування таких болтів дозволяє повністю послабити пружину перед демонтажем кришки, що гарантує захист від травм.

Кришки пневмоприводу Valbia (пункт 3) виконані з литого алюмінію з порошковим забарвленням. Опціонально кришки можуть бути нікельованими або покритими тефлоном (разом із корпусом). Болти (пункт 4) стандартно виготовляються із нержавіючої сталі. Як було зазначено вище, для пневмоприводів одностороннього дії болти застосовуються зі збільшеною довжиною. Вал (пункт 5) є цілісним виріб із зубчастим колесом, виконане з вуглецевої сталі, покритої нікелем у стандартній версії. У разі застосування приводу в умовах агресивного довкілля, вал може бути виготовлений з нержавіючої сталі. Відмінною особливістю пневмоприводів Valbia є наявність системи, що захищає вал від випадання або усунення (рисунок зліва) . Регулювання крутного моменту здійснюється за допомогою двох болтів (пункт 7) з нержавіючої сталі, що упираються в обмежувач (пункт 6) , так само виконаний з нержавіючої сталі, закріплений на валу. Регулювання можливе в межах ±5°. Обмежувач розташований в ізольованій камері, що захищає крім ущільнень внутрішні частини пневмоприводу Valbia від попадання пилу та бруду ззовні, а також від перекосів у процесі роботи. Напрямні поршня (пункт 8) виконані з POM, що має низький коефіцієнт тертя і захищають поршень від провороту і заклинювання. Поршні (пункт 9) виготовляються з литого алюмінію та опціонально можуть покриватися нікелем як додаткова обробка.

Ущільнення (пункт 10) виконані NBR як стандарт. Опціонально можуть бути виготовлені з Viton для високотемпературного виконання та силікону для низькотемпературного виконання. Всі ущільнення виготовляються з гуми високої щільності, що забезпечує довгий термін служби і не піддається ефекту вибухової декомпресії.

Система подвійного поршня (rack and pignion) із зубчастим зачепленням забезпечує постійний крутний момент на всьому діапазоні роботи для пневмоприводів подвійної дії, рівномірне і вкрай повільне зношування зубчастої передачі, тривалий термін служби.

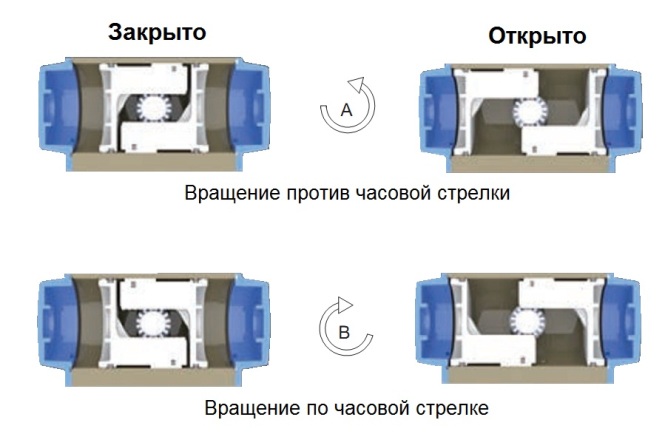

Напрямок обертання валу будь-якої моделі пневмоприводів Valbia може бути змінено будь-якої миті за рахунок перестановки поршнів (малюнок праворуч) . Конструкція чвертьоборотного пневмоприводу Valbia надзвичайно проста і надійна, не потребує постійного обслуговування, як і більшість сучасних промислових електроприводів. Однак, жоден пристрій не може працювати вічно і потребує періодичної заміни зношених деталей. У пневмопривід це комплект гумотехнічних виробів. Вартість такого комплекту зазвичай не перевищує 10% від вартості готового виробу, а процес заміни надзвичайно простий.

Всі пневмоприводи Valbia є неелектричним обладнанням і за замовчуванням виробляються зі ступенем вибухозахисту ATEX Ex || 2 G/D з T6. Таким чином вони можуть поставлятися на потенційно вибухонебезпечні об'єкти, не змінюючи при цьому своєї вартості.
